| 【TLS、TTS型高效换热器（表冷器、加热器）】 |
|
 |
 |

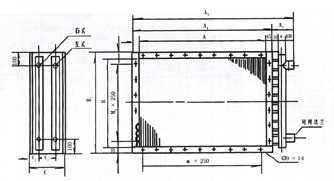

| TLS型高效换热器系铜管穿铝片式换热器，它采用了先进的机械涨管和圆弧波纹双翻边铝肋片结构型式。机械涨管使铜管与铝肋片接触紧密，圆弧波纹能促进流体紊流，破坏边界层，提高传热系数。先进的结构型式、再加上水路行程，管距，片距设计合理，使得该换热器具有传热性能好，空气阻力小，结构紧凑，重量轻等特点。它可广泛应用于空调、冷却、去湿、采暖等工程中，是新风机组和空气处理机组理想的配套产品，它又可与风管连接作为冷却或加热单独使用。 铜管焊接采用低温快速钎焊，确保耐压>1．2MPa。 该换热器有多样片距(2.2-3.5毫米)，规格品种齐全可满足不同工况和各种组合的需要。 TLS型编号方法为：例TLS×4×24×1500(Z)3.0 TLS————型号 4————排数N 24————表面管数n 1500————表面管长A (Z)——气流方向左(Y为右) 3.0————片距t=3.0 有关技术参数： 迎风面积：F=A×B(m2) 传热面积：F=Fd·A·n·N(m2) 单管每米散热面积：Fd=0.84m2(片距3.0) 总通水面积：f=1.767×10-4·n(m2) 通风净面比：Φ=Ff／Fy=0.532(以片距3.0计算) |
|
 |
|
